冷凍固定装置
研・切削加工で全ての素材が掴めます
弊社の冷凍固定装置は、熱電素子を使用し、放熱部に熱交換効率の高い特殊な複合セラミック「CZ-80」を使用しています。
「CZ-80」の圧倒的な冷却速度によって瞬間固定し、加工の難しい難素材を、容易に歪みなく加工できます。
※グリップ力 15Kg f / c ㎡
通常の加工機では出来ない特徴ある装置です。
被研切削物をフライス盤、マシニングセンタ、平面研削盤などで加工する時の固定(チャック)に使用します。
1. 非磁性体の研削、薄膜の水晶・サファイア等をμmオーダーで加工する際に固定できます。
2. フィルム状の薄い物の切削・穴加工・研削する際に固定できます。
3. 装着・脱着に時間がかかりません。
4. 接着剤等の溶剤を使用しません。
5. 力を加えると変形しやすい脆弱材や特別柔らかい柔軟材を加工する際に固定できます。
6. 真空固定、マグネット、爪、コレット等の従来の固定装置で掴めない、異形材が固定できます。
7. ドライ加工、固定中の回転作業に対応できます。
凍結固定、解凍時間が急速であることに加えて、剥離が必要となる溶剤を使用しないので、作業時間・作業効率を大幅に短縮することができます。
用途
ガラス・セラミック炭素材の加工
ゴム・シリコン等の軟素材の加工
ジュエリー、金属等の加工
医療・研究機関での細胞の固定
他社製品との違い
他社製品は、固定プレートに銅等の金属を採用している為、温度の上昇、下降に時間がかかります。
弊社の冷凍固定装置は放熱部に特殊な複合セラミック「CZ-80」を採用することで、スムーズな脱着と冷却エネルギーの節約を実現します。
冷凍固定強度

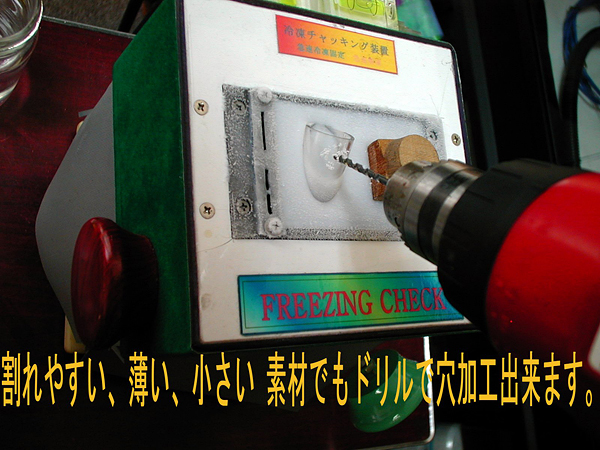

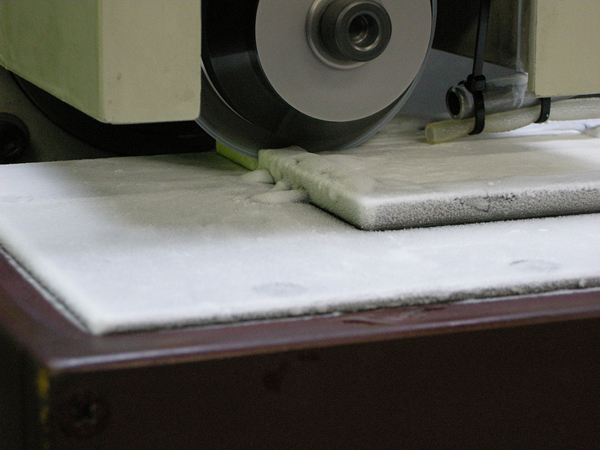

冷凍固定装置 使用例
※固定する材料の大きさに応じて、500×500サイズや分割固定方式があります。お問い合わせください。
レンタル(2Weeks/4Weeks)
【2Weeks】 冷却水〔上水道又は工業用水〕使用
冷凍チャック | チャック有効寸法 | 電流 | 出力 | 価格(税別・送料別) |
NDK-SS1 | 50×60 | 8A 12V | 96W | ¥150,000 |
【4Weeks】 冷却水〔上水道又は工業用水〕使用
冷凍チャック | チャック有効寸法 | 電流 | 出力 | 価格(税別・送料別) |
NDK-SS1 | 50×60 | 8A 12V | 96W | ¥300,000 |
